Frez trzpieniowy z 4 rowkami i promieniem naroża

Wystawy reflektorów

Opis

W nowoczesnej produkcji wydajne narzędzia skrawające są bardzo ważne dla jakości i wydajności obróbki. Ten frez palcowy z 4 ostrzami i promieniem narożnym jest szeroko stosowany w różnych dziedzinach ze względu na materiał z węglika spiekanego, promień zaokrąglenia i specjalną powłokę. Jest to wydajne narzędzie skrawające do obróbki skrawaniem, ze specjalną konstrukcją rowka, która może zapewnić gładszą powierzchnię podczas obróbki i skrócić czas potrzebny na obróbkę. Ponadto posiada cztery krawędzie skrawające o regularnej długości rowka, które mogą efektywnie przetwarzać promień zaokrąglenia w dolnej części występu frezującego i poprawiać prędkość posuwu, przedłużając w ten sposób żywotność narzędzia i poprawiając produktywność.



Cechy

1. Konstrukcja rowka: Ten frez palcowy z 4 ostrzami i promieniem naroża ma cztery rowki, które pozwalają uzyskać gładszą powierzchnię podczas obróbki. Jednocześnie istnienie rowka może również skrócić czas przetwarzania i poprawić wydajność produkcji.



2. Projektowanie promienia zaokrąglenia: Projektowanie promienia zaokrąglenia umożliwia frezowi palcowemu osiągnięcie większej dokładności. Szczególnie w przypadku trudnych materiałów, takich jak stal nierdzewna, stal hartowana i inne stopy, może zapewnić dokładniejszy efekt cięcia.



3. Specjalna powłoka DLC: Młyn palcowy pokryty jest specjalną powłoką DLC, która ma wiele zalet. Po pierwsze, powłoka DLC może skutecznie zapobiegać korozji i chronić narzędzia skrawające przed środowiskiem zewnętrznym. Po drugie, powłoka DLC może również przedłużyć żywotność narzędzi i zmniejszyć ryzyko zużycia i uszkodzenia.



4. Wybór wielu rozmiarów: umożliwia wybór rozmiarów metrycznych i brytyjskich w celu spełnienia różnych potrzeb przetwarzania. Wybór wielu rozmiarów sprawia, że ​​narzędzie jest bardziej elastyczne i wszechstronne.



Aplikacja



• Produkcja metali: W dziedzinie produkcji metali, zwłaszcza w przypadku stali nierdzewnej, stali hartowanej i innych materiałów, ten 4-ostrzowy frez palcowy z promieniem narożnym może zapewnić wysoce precyzyjne i wydajne rozwiązania w zakresie obróbki.

• Dziedzina lotnicza: Branże te wymagają niezwykle wysokiej precyzji i jakości części, a przedmiot obrabiany wytwarzany przez ten frez ma jednolite specyfikacje i wysoką precyzję, która może spełnić te wymagania.

• Warsztat obróbczy: może zaspokoić potrzeby różnych materiałów i zadań obróbczych oraz może zapewnić dokładny efekt cięcia przy produkcji części mechanicznych.





Fabryka





Opis produktu





Frez narożny o promieniu promieniowym 55HRC z węglika spiekanego i powłoką





SPECYFIKACJA	R	d1	L1	D	L
D4*12*D4*50L	R0.1-R0.5/R1	4 mm	12mm	4mm	50mm
D4*16*D4*75L	R0.1-R0.5/R1	4 mm	16mm	4mm	75mm
D4*20*D4*100L	R0.1-R0.5/R1	4mm	20mm	4mm	100 mm
D5*15*D5*50L	R0.1-R0.5/R1	5mm	15 mm	5mm	50mm
D5*20*D5*75L	R0.1-R0.5/R1	5mm	20mm	5mm	75mm
D5*25*D5*100L	R0.1-R0.5/R1	5mm	25mm	5mm	100 mm
D6*18*D6*50L	R0.1-R0.5/R1	6mm	18mm	6mm	50mm
D6*24*D6*75L	R0.1-R0.5/R1	6mm	24mm	6mm	75mm
D6*30*D6*100L	R0.1-R0.5/R1	6mm	30mm	6mm	100 mm
D8*24*D8*60L	R0.1-R0.5/R1	8mm	24mm	8mm	60mm
D8*30*D8*75L	R0.1-R0.5/R1	8mm	30mm	8mm	75mm
D8*35*D8*100L	R0.1-R0.5/R1	8mm	35mm	8mm	100 mm
D10*30*D10*75L	R0.1-R0.5/R1	10 mm	30mm	10 mm	75mm
D10*45*D10*100L	R0.1-R0.5/R1	10 mm	45mm	10 mm	100 mm
D12*35*D12*75L	R0.1-R0.5/R1	12mm	35mm	12mm	75mm
D12*45*D12*100L	R0.1-R0.5/R1	12mm	45mm	12mm	100 mm



Tolerancje
Średnica fletu	Tolerancja średnicy rowka	Tolerancja średnicy trzpienia
Φ1.0-Φ2.9	0--0.02	H6
Φ3-Φ6	-0.01--0.03
Φ6-Φ10	-0.01--0.035
Φ10.0-Φ18.0	-0.01--0.04
Φ18.0-Φ20.0	-0.015--0.045



Aplikacja
Stal węglowa Stali stopowej	Wstępnie hartowana stal	Wysoko hartowany				Stal nierdzewna	Stop miedzi	Stop aluminium
	45HRC	50HRC	55HRC	60HRC	65HRC
○	○	√	√			○	○	○

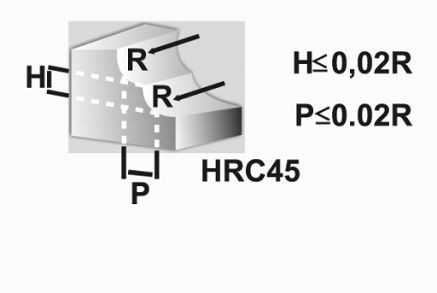

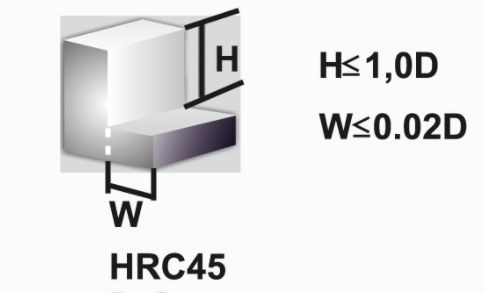

Zalecane parametry



Materiał	Stal węglowa, stal stopowa, S45C, FC, FCD, SCM, S50C, SKS...		Stal stopowa, stal narzędziowa SCR, SNCM, SKD11, SKD61.NAK80		Twarda stal, SKD11
Twardość	Zobacz materiał HRC30		Zobacz materiał HRC50		HRC60
Średnica	Prędkość skrawania (VC) (mm-1)	Posuw (F) (mm-min)	Prędkość skrawania (VC) (mm-1)	Posuw (F) (mm-min)	Prędkość skrawania (VC) (mm-1)	Posuw (F) (mm-min)
1 mm	22000	400	18000	200	9000	140
1,5 mm	12000	500	11000	280	5200	150
2mm	10000	550	10000	280	4600	170
3mm	9000	600	5500	310	3500	220
4 mm	6000	750	5000	400	2200	220
5mm	4800	800	4000	400	1700	240
6mm	4500	820	3800	420	1600	300
8mm	3500	820	2800	420	1000	300
10 mm	3000	820	1800	420	900	300
12mm	2000	820	1600	350	800	300
16mm	1500	650	1000	300	500	150
20mm	1200	650	900	300	400	150





Lista surowców



Stopień	Kod ISO	Składy chemiczne (%)		Rozmiar ziarna (um)	Fizyczne właściwości mechaniczne (większe lub równe)			Powłoka
		Toaleta	Współ		Gęstość (g/cm3)	Twardość (HRA)	TRS(N/mm2)
YG10X (50HRC)	K30-K40	89	10	0.8	14.43	91.5	2500	TISIN
UF12U (55HRC)	K40	87	12	0.6	14.15	92.3	3900	TISIN
AF501 (60HRC)	K05-K10	89	10	0.4	14.1	92.8	3600	NANO CZARNY
AF308 (65HRC)	K05-K10	91	8	0.3	14	93.8	3800	NANO (NIEBIESKI)

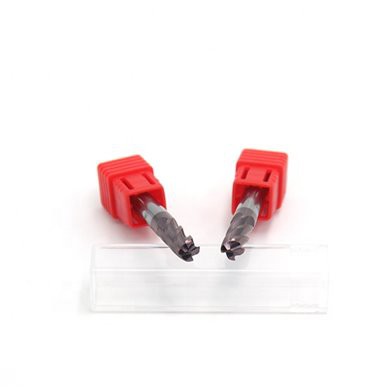

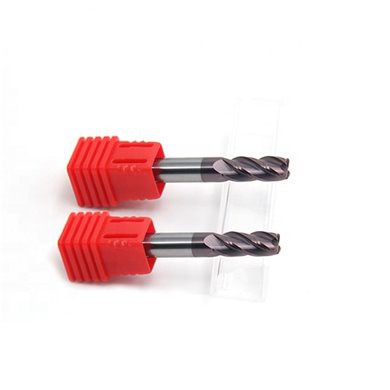

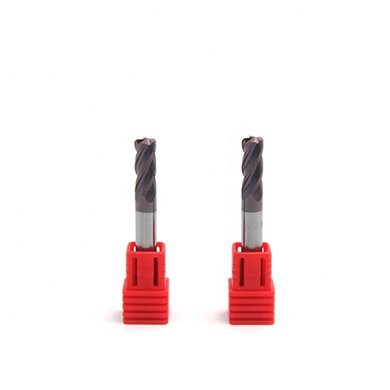

Szczegółowe zdjęcia





Frez do promieni narożnych z 4 rowkami	4-ostrzowy promień naroża Frez węglikowy	4-ostrzowy promień naroża Frez węglikowy





Nasze atuty



1. Po otrzymaniu zapytania odpowiemy w ciągu 12 godzin

2. Proszę dzwonić do mnie w każdej chwili

3. Zamówienie próbki jest mile widziane

4. Zapraszamy do odwiedzenia naszej fabryki, odbierzemy Cię

5. Prosimy o przesłanie nam cennika





Opakowanie





Często zadawane pytania



P1: Firma lub fabryka:

A1: Jesteśmy profesjonalną fabryką narzędzi z węglików spiekanych od ponad 10 lat. najlepsi producenci narzędzi z węglika wolframu znajdują się w Chinach.



P2: Jakie jest Twoje MOQ?

A2: Z radością przyjmujemy Twoje przykładowe zamówienie w celu przetestowania naszej jakości. Wierzymy, że przekonasz się, że jesteśmy właściwym dostawcą, którego szukasz. więc nie ma MOQ.



P3: Czy mogę otrzymać Twój katalog?

A3: Tak, oczywiście. możemy wysłać Ci e-mailem.



P4: Jak długo mogę otrzymać zamówienie

A4: Przykładowe zamówienie 1-5 dni. należy sprawdzić duże zamówienie, zwykle 15-25 dni.



P5: Czy możesz wykonać towary zgodnie z naszymi rysunkami?

A5: Tak, jest w porządku, mamy profesjonalny dział formowania.
