Frez palcowy o mikrośrednicy z 2 ostrzami i kulistymi końcówkami

Jeśli chodzi o cięcie, odpowiednie narzędzie może mieć ogromny wpływ na wyniki Twojej pracy. Jeśli szukasz narzędzia tnącego, które zapewnia precyzję i dokładność, nie szukaj dalej niż ten frez palcowy o mikrośrednicy z 2 ostrzami kulistymi! Niezależnie od tego, czy obrabiasz aluminium, stal, mosiądz czy inne materiały, poradzi sobie z tym z łatwością. Wysokiej jakości materiał węglikowy zastosowany w tym frezie walcowo-czołowym pozwala mu wytrzymać wysokie temperatury i naprężenia oraz uzyskać wyjątkowo wysoką odporność na zużycie i wydajność skrawania, dzięki czemu może zmniejszyć trudności w obróbce i poprawić wydajność przetwarzania. Nadaje się do różnych dziedzin mikroobróbki o złożonych kształtach i wysokich wymaganiach dotyczących precyzji, takich jak mikroobróbka, obróbka części elektronicznych, obróbka urządzeń optycznych itp. Ze względu na swoją solidność i wysoką dokładność pozycjonowania, błędy i straty spowodowane niewłaściwą obsługą lub luki w sprzęcie można ograniczyć. Podekscytowany? Skontaktuj się z nami już teraz, aby uzyskać bardziej szczegółowe informacje!



Kluczowe cechy i zalety:

1. Konstrukcja mikrośrednicowa

Dostępny w średnicach od 0,1 mm do 2 mm, ten frez palcowy jest idealny do delikatnych i złożonych operacji obróbki wymagających dużej precyzji. Niezależnie od tego, czy obrabiasz małe części, czy złożone komponenty, może osiągnąć wyjątkowo wąskie tolerancje i gładkie wykończenie powierzchni.



2. Konstrukcja obosieczna

Ten frez trzpieniowy ma konstrukcję dwuostrzową, zapewniającą doskonałą wydajność skrawania i odprowadzanie wiórów, zaprojektowaną tak, aby zapobiegać gromadzeniu się wiórów i wydłużać żywotność narzędzia. Wysoka liczba rowków zmniejsza wibracje i zwiększa stabilność, zapewniając płynniejsze i większe prędkości skrawania.



3. Konstrukcja końcówki kulowej

Kulista konstrukcja tego frezu walcowo-czołowego zwiększa jego wszechstronność i precyzję. Zaokrąglona końcówka umożliwia płynniejszy ruch cięcia i zmniejsza ślady narzędzia na obrabianym przedmiocie. Jednocześnie kulisty nos umożliwia także wnikanie narzędzia w głębokie i ciasne przestrzenie, poszerzając zakres możliwych zastosowań skrawania.



4. Nadaje się do różnych materiałów

Ten2 flety kulisty mikrośrednica endmielmoże zapewnić twardość 60HRC, dlatego nadaje się do różnych twardości i trudnych w obróbce materiałów metalowych, w tym stali, żelaza, miedzi, aluminium, węglika itp.





Wystawy reflektorów





Fabryka

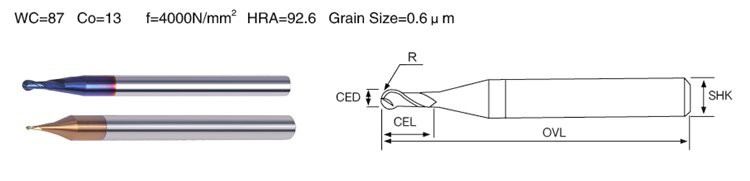

Opis produktu



Frez trzpieniowy z mikrokulą 60HRC, z 2 ostrzami, do twardej stali





SPECYFIKACJA	d1	L1	D	L
D1*3*D4*50L	1 mm	3mm	4 mm	50mm
D1.5*4.5*D4*50L	1,5 mm	4,5 mm	4 mm	50mm
D2*6*D4*50L	2mm	6mm	4 mm	50mm
D2.5*7.5*D4*50L	2,5 mm	7,5 mm	4 mm	50mm
D3*9*D4*50L	3mm	9mm	4 mm	50mm
D3.5*10*D4*50L	3,5 mm	10mm	4 mm	50mm
D4*12*D4*50L	4 mm	12mm	4 mm	50mm
D4*16*D4*75L	4 mm	16mm	4 mm	75mm
D4*20*D4*100L	4 mm	20mm	4 mm	100 mm
D5*15*D5*50L	5mm	15 mm	5mm	50mm
D5*20*D5*75L	5mm	20mm	5mm	75mm
D5*25*D5*100L	5mm	25mm	5mm	100 mm
D6*18*D6*50L	6mm	18mm	6mm	50mm
D6*24*D6*75L	6mm	24mm	6mm	75mm
D6*30*D6*100L	6mm	30mm	6mm	100 mm
D8*24*D8*60L	8mm	24mm	8mm	60mm
D8*30*D8*75L	8mm	30mm	8mm	75mm
D8*35*D8*100L	8mm	35mm	8mm	100 mm
D10*30*D10*75L	10mm	30mm	10mm	75mm
D10*45*D10*100L	10mm	45mm	10mm	100 mm
D12*35*D12*75L	12mm	35mm	12mm	75mm
D12*45*D12*100L	12mm	45mm	12mm	100 mm
D14*45*D14*100L	14mm	45mm	14mm	100 mm
D16*45*D16*100L	16mm	45mm	16mm	100 mm
D18*45*D18*100L	18mm	45mm	18mm	100 mm
D20*45*D20*100L	20mm	45mm	20mm	100 mm
D6*45*D6*150L	6mm	45mm	6mm	150 mm
D8*50*D8*150L	8mm	50mm	8mm	150mm
D10*60*D10*150L	10mm	60mm	10mm	150 mm
D12*60*D12*150L	12mm	60mm	12mm	150mm
D14*70*D14*150L	14mm	70mm	14mm	150 mm
D16*75*D16*150L	16mm	75mm	16mm	150 mm
D18*75*D18*150L	18mm	75mm	18mm	150 mm
D20*75*D20*150L	20mm	75mm	20mm	150 mm



Tolerancje
Średnica fletu	Tolerancja średnicy rowka	Tolerancja średnicy trzpienia
Φ1.0-Φ2.9	0--0.02	H6
Φ3-Φ6	-0.01--0.03
Φ6-Φ10	-0.01--0.035
Φ10.0-Φ18.0	-0.01--0.04
Φ18.0-Φ20.0	-0.015--0.045



Aplikacja
Stal węglowa Stali stopowej	Wstępnie hartowana stal	Wysoko hartowany				Stal nierdzewna	Stop miedzi	Stop aluminium
	45HRC	50HRC	55HRC	60HRC	65HRC
○	○	√	√			○	○	○



Zalecane parametry



Materiał	Stal węglowa, stal stopowa, S45C, FC, FCD, SCM, S50C, SKS...		Stal stopowa, stal narzędziowa SCR, SNCM, SKD11, SKD61.NAK80		Twarda stal, SKD11
Twardość	Zobacz materiał HRC30		Zobacz materiał HRC50		HRC60
Średnica	Prędkość skrawania (VC) (mm-1)	Posuw (F) (mm-min)	Prędkość skrawania (VC) (mm-1)	Posuw (F) (mm-min)	Prędkość skrawania (VC) (mm-1)	Posuw (F) (mm-min)
1 mm	22000	400	18000	200	9000	140
1,5 mm	12000	500	11000	280	5200	150
2mm	10000	550	10000	280	4600	170
3mm	9000	600	5500	310	3500	220
4mm	6000	750	5000	400	2200	220
5mm	4800	800	4000	400	1700	240
6mm	4500	820	3800	420	1600	300
8mm	3500	820	2800	420	1000	300
10mm	3000	820	1800	420	900	300
12mm	2000	820	1600	350	800	300
16mm	1500	650	1000	300	500	150
20mm	1200	650	900	300	400	150





Lista surowców



Stopień	Kod ISO	Składy chemiczne (%)		Rozmiar ziarna (um)	Fizyczne właściwości mechaniczne (większe lub równe)			Powłoka
		Toaleta	Współ		Gęstość (g/cm3)	Twardość (HRA)	TRS(N/mm2)
YG10X (50HRC)	K30-K40	89	10	0.8	14.43	91.5	2500	TISIN
UF12U (55HRC)	K40	87	12	0.6	14.15	92.3	3900	TISIN
AF501(60HRC)	K05-K10	89	10	0.4	14.1	92.8	3600	NANO CZARNY
AF308 (65HRC)	K05-K10	91	8	0.3	14	93.8	3800	NANO (NIEBIESKI)



Szczegółowe zdjęcia





Frez o mikrośrednicy z 2 ostrzami i czołem kulistym	Frez palcowy o mikrośrednicy z 2 ostrzami i czołem kulistym	Frez węglikowy o mikrośrednicy z 2 ostrzami i końcówką kulistą





Nasze atuty



Ścisły audyt kontraktu obejmował wszystkie działy, aby zapewnić wykonalność każdego zamówienia.

Projektowanie procesu i walidacja przed produkcją masową.

Ścisła kontrola wszystkich surowców i materiałów pomocniczych. Wszystkie surowce osiągają światowy poziom zaawansowany.





Opakowanie





Często zadawane pytania



1. Czy możesz dostosować dla klientów?

Tak, możemy dostosować do Twoich potrzeb, mamy dział badawczo-rozwojowy, nasi projektanci mogą wykonać projekt dla Ciebie, a nasi technicy wykonają prototyp.



2. Jaki jest czas wykonania prototypu:

Około 7 dni po potwierdzeniu rysunku, który dla Ciebie wykonaliśmy.



3. Jaki jest czas dostawy w przypadku produkcji masowej?

Około 25 dni.
