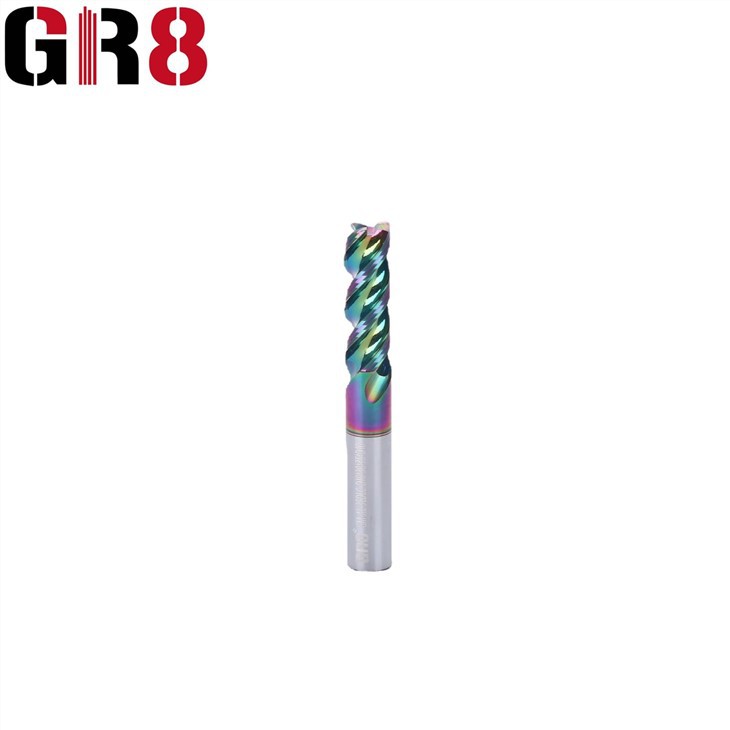

Frez palcowy z rowkiem U do aluminium z powłoką DLC

Wystawy reflektorów

Opis

W dziedzinie nowoczesnej obróbki skrawaniem dokładne narzędzia skrawające są kluczem do uzyskania dobrych wyników obróbki. Ten frez walcowo-czołowy z powłoką DLC do aluminium został specjalnie zaprojektowany do obróbki aluminium, ma unikalną strukturę, powłokę DLC i innowacyjny design. Dobrze sprawdza się w różnych zadaniach związanych z obróbką i zapewnia dokładne i wydajne rozwiązania w przypadku zadań związanych z obróbką aluminium. Frez ma nie tylko doskonałe właściwości antyadhezyjne, ale może również wydłużyć żywotność narzędzia nawet o 100%. Pomaga to nie tylko obniżyć koszty obróbki, ale także zmniejsza częstotliwość wymiany narzędzi.



Cechy

1. Konstrukcja z rowkiem w kształcie litery U: Ten frez trzpieniowy z rowkiem w kształcie litery U do aluminium z powłoką DLC wykorzystuje konstrukcję z rowkiem w kształcie litery U, która pomaga wyeliminować zadziory, utrzymuje gładką powierzchnię przedmiotu obrabianego, pozwala uniknąć uszkodzenia gotowego produktu i zapewnia wysoką jakość powierzchni podczas przetwarzanie.



2. Powłoka DLC: Powierzchnia narzędzia jest pokryta powłoką DLC w celu zapewnienia właściwości antyadhezyjnych. Dzięki temu nadaje się do obróbki różnych materiałów z metali nieżelaznych, takich jak stop aluminium, GFRP, CFRP, stop miedzi i grafit, a także zapewnia rozwiązania do różnorodnych zadań przetwórczych.



3. Zmniejszenie oporu cięcia: Powłoka sprawia, że ​​ma niskie właściwości tarcia, co może znacznie zmniejszyć opór cięcia, poprawiając w ten sposób wydajność cięcia i zmniejszając zużycie energii.



4. Wykańczanie i cięcie na sucho: Narzędzie dobrze sprawdza się w obróbce wykańczającej i może być stosowane do cięcia na sucho bez smarowania. To dodatkowo zmniejsza złożoność i wpływ procesu produkcyjnego na środowisko.



Aplikacja

• Obróbka aluminium: Ten frez walcowo-czołowy z powłoką DLC do aluminium ma doskonałą wydajność w dziedzinie obróbki aluminium i stał się narzędziem pierwszego wyboru do obróbki części ze stopu aluminium i produktów aluminiowych.

• Obróbka materiałów kompozytowych: To narzędzie ma również doskonałą wydajność w obróbce materiałów kompozytowych, takich jak GFRP i CFRP. Jego właściwości antyadhezyjne i skuteczność cięcia sprawiają, że nadaje się do precyzyjnej obróbki materiałów kompozytowych.

• Obróbka stopów miedzi i grafitu: Twardy materiał stopowy sprawia, że ​​nadaje się do obróbki specjalnych materiałów, takich jak stop miedzi i grafit, oraz zapewnia wydajne i wysokiej jakości rozwiązania do cięcia tych materiałów.



Fabryka





Opis produktu

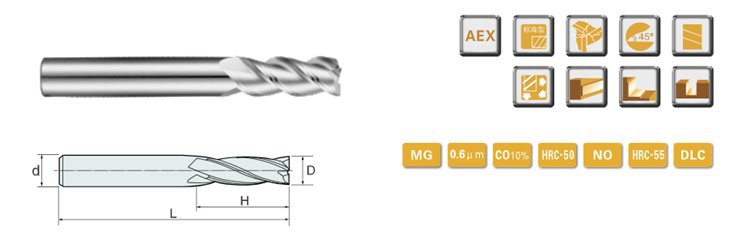

55-60Węglikowy frez palcowy HRC z 3 rowkami typu U i powłoką DLC do aluminium





SPECYFIKACJA	d1	L1	D	L
D1*3*D4*50L	1 mm	3mm	4 mm	50mm
D1.5*4.5*D4*50L	1,5 mm	4,5 mm	4 mm	50mm
D2*6*D4*50L	2mm	6mm	4 mm	50mm
D2.5*7.5*D4*50L	2,5 mm	7,5 mm	4 mm	50mm
D3*9*D4*50L	3mm	9mm	4 mm	50mm
D3.5*10*D4*50L	3,5 mm	10mm	4 mm	50mm
D4*12*D4*50L	4mm	12mm	4 mm	50mm
D4*16*D4*75L	4 mm	16mm	4 mm	75mm
D4*20*D4*100L	4 mm	20mm	4 mm	100 mm
D5*15*D5*50L	5mm	15 mm	5mm	50mm
D5*20*D5*75L	5mm	20mm	5mm	75mm
D5*25*D5*100L	5mm	25mm	5mm	100mm
D6*18*D6*50L	6mm	18mm	6mm	50mm
D6*24*D6*75L	6mm	24mm	6mm	75mm
D6*30*D6*100L	6mm	30mm	6mm	100 mm
D8*24*D8*60L	8mm	24mm	8mm	60mm
D8*30*D8*75L	8mm	30mm	8mm	75mm
D8*35*D8*100L	8mm	35mm	8mm	100 mm
D10*30*D10*75L	10mm	30mm	10mm	75mm
D10*45*D10*100L	10mm	45mm	10mm	100 mm
D12*35*D12*75L	12mm	35mm	12mm	75mm
D12*45*D12*100L	12mm	45mm	12mm	100mm
D14*45*D14*100L	14mm	45mm	14mm	100 mm
D16*45*D16*100L	16mm	45mm	16mm	100 mm
D18*45*D18*100L	18mm	45mm	18mm	100 mm
D20*45*D20*100L	20mm	45mm	20mm	100mm
D6*45*D6*150L	6mm	45mm	6mm	150 mm
D8*50*D8*150L	8mm	50mm	8mm	150mm
D10*60*D10*150L	10mm	60mm	10mm	150 mm
D12*60*D12*150L	12mm	60mm	12mm	150 mm
D14*70*D14*150L	14mm	70mm	14mm	150 mm
D16*75*D16*150L	16mm	75mm	16mm	150 mm
D18*75*D18*150L	18mm	75mm	18mm	150 mm
D20*75*D20*150L	20mm	75mm	20mm	150 mm



Tolerancje
Średnica fletu	Tolerancja średnicy rowka	Tolerancja średnicy trzpienia
Φ1.0-Φ2.9	0--0.02	H6
Φ3-Φ6	-0.01--0.03
Φ6-Φ10	-0.01--0.035
Φ10.0-Φ18.0	-0.01--0.04
Φ18.0-Φ20.0	-0.015--0.045



Aplikacja
Stal węglowa Stali stopowej	Wstępnie hartowana stal	Wysoko hartowany				Stal nierdzewna	Stop miedzi	Stop aluminium
	45HRC	50HRC	55HRC	60HRC	65HRC
								○



Zalecane parametry



Materiał	Stal węglowa, stal stopowa, S45C, FC, FCD, SCM, S50C, SKS...		Stal stopowa, stal narzędziowa SCR, SNCM, SKD11, SKD61.NAK80		Twarda stal, SKD11
Twardość	Zobacz materiał HRC30		Zobacz materiał HRC50		HRC60
Średnica	Prędkość skrawania (VC) (mm-1)	Posuw (F) (mm-min)	Prędkość skrawania (VC) (mm-1)	Posuw (F) (mm-min)	Prędkość skrawania (VC) (mm-1)	Posuw (F) (mm-min)
1 mm	22000	400	18000	200	9000	140
1,5 mm	12000	500	11000	280	5200	150
2mm	10000	550	10000	280	4600	170
3mm	9000	600	5500	310	3500	220
4 mm	6000	750	5000	400	2200	220
5mm	4800	800	4000	400	1700	240
6mm	4500	820	3800	420	1600	300
8mm	3500	820	2800	420	1000	300
10mm	3000	820	1800	420	900	300
12mm	2000	820	1600	350	800	300
16mm	1500	650	1000	300	500	150
20mm	1200	650	900	300	400	150





Lista surowców



Stopień	Kod ISO	Składy chemiczne (%)		Rozmiar ziarna (um)	Fizyczne właściwości mechaniczne (większe lub równe)			Powłoka
		Toaleta	Współ		Gęstość (g/cm3)	Twardość (HRA)	TRS(N/mm2)
YG10X (50HRC)	K30-K40	89	10	0.8	14.43	91.5	2500	TISIN
UF12U (55HRC)	K40	87	12	0.6	14.15	92.3	3900	TISIN
AF501 (60HRC)	K05-K10	89	10	0.4	14.1	92.8	3600	NANO CZARNY
AF308 (65HRC)	K05-K10	91	8	0.3	14	93.8	3800	NANO (NIEBIESKI)



Szczegółowe zdjęcia

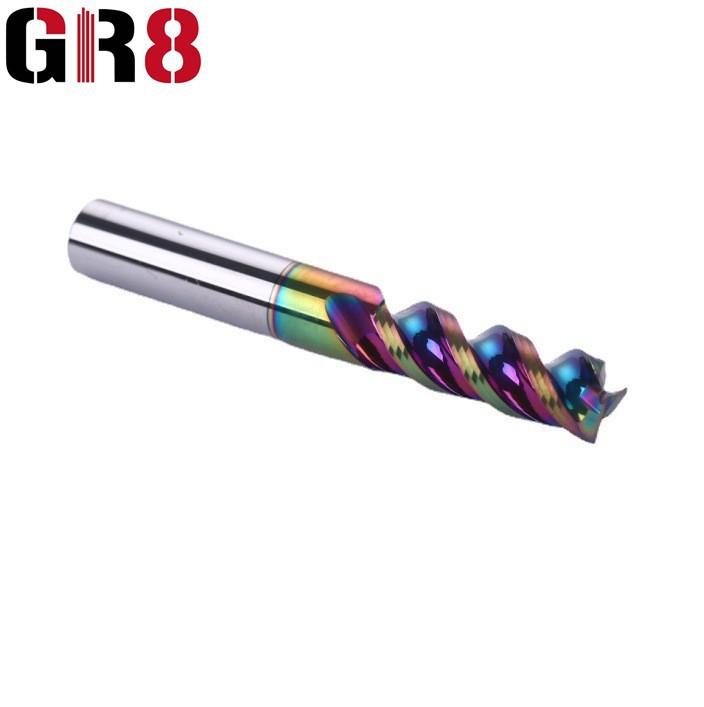

Powłoka DLC Narzędzia do cięcia rowka U do aluminium	Frez do rowków U z powłoką DLC do aluminium	Frez do rowków w kształcie litery U z powłoką DLC do aluminium





Nasze atuty



Kontrola na miejscu wszystkich procesów, zapis kontroli można przechowywać przez 3 lata.

Wszyscy inspektorzy posiadają międzynarodowe certyfikaty.

Wykwalifikowani WPS i profesjonalni spawacze gwarantują jakość spawania.

100% kontrola gotowych kiełków przed wysyłką.

Regularne szkolenia personelu inspekcyjnego





Opakowanie





Często zadawane pytania



1. P: Jaka jest minimalna ilość zamówienia, czy możesz przesłać mi próbki?

Odp.: Nasza minimalna ilość to 1 zestaw. Możemy wysłać Ci katalog, serdecznie zapraszamy do odwiedzenia naszej firmy.



2. P: Jakiego poziomu jakości są Twoje produkty?

Odp.: Posiadamy do tej pory certyfikaty CE, ISO, SGS, TUV, SONCAP.



3. P: Jaki jest czas dostawy Twojej maszyny?

Odp.: Ogólnie rzecz biorąc, czas dostawy naszej maszyny wynosi około 30 dni, maszyna dostosowana do indywidualnych potrzeb zostanie dostarczona w ramach negocjacji z naszymi klientami.



4. P: Czy maszynę można dostosować do naszych potrzeb, na przykład umieścić na naszym logo?

Odp .: Z pewnością naszą maszynę można dostosować do własnych potrzeb. Dostępne jest również umieszczenie logo.
