Frezy trzpieniowe z powłoką DLC

Dlaczego my Szeroki zakres zastosowań Nasza firma produkuje głównie frezy pełnowęglikowe, wiertła, narzędzia grawerskie i różne narzędzia niestandardowe. Produkty znajdują szerokie zastosowanie w branży pleśni, lotnictwie, elektronice, reklamie, wyposażeniu domu i innych gałęziach przemysłu.

Wyślij zapytanie

Wprowadzenie produktów

Dlaczego właśnie my

Szeroki zakres zastosowań

Nasza firma produkuje głównie frezy pełnowęglikowe, wiertła, narzędzia grawerskie i różne narzędzia niestandardowe. Produkty znajdują szerokie zastosowanie w branży pleśni, lotnictwie, elektronice, reklamie, wyposażeniu domu i innych gałęziach przemysłu.

Usługa w jednym miejscu

Zapewniamy kompleksową obsługę od projektu, produkcji po dostawę. Jednocześnie, aby zaspokoić potrzeby różnych klientów, profesjonalny personel techniczny firmy zapewni klientom niestandardowe usługi.

Zaawansowane wyposażenie techniczne

Firma stawia na pierwszym miejscu wprowadzenie zaawansowanego sprzętu produkcyjnego i monitorującego, takiego jak szwajcarska szlifierka frezarska CNC WALTER i niemiecki sprzęt do testowania narzędzi EOUER, co znacznie poprawia możliwości produkcyjne firmy i jakość produktów.

Uznanie ze strony klientów na całym świecie

Po latach rozwoju marka GR8 z sukcesem rozszerzyła swoją działalność na rynki w ponad 50 krajach, w tym w Japonii, Australii, Azji, na Bliskim Wschodzie, w Europie i obu Amerykach, i zyskała uznanie coraz większej liczby klientów.

Frez płaski 45HRC z 4 rowkami

Ten 4-ostrzowy frez płaski 45HRC jest wykonany z wysokiej jakości węglika o doskonałej twardości, wytrzymałości i odporności na zużycie, co zapewnia długą żywotność. Ma skalę twardości Rockwella wynoszącą co najmniej 45 HRC.

Frez płaski 55HRC z 4 rowkami

Posiada wysoką twardość 55HRC, co sprawia, że nadaje się do cięcia różnorodnych materiałów, w tym stali nierdzewnej, stali stopowej, żeliwa i miedzi.

Frez płaski 65HRC z 4 rowkami

Ogólny twardy materiał ze stali szybkotnącej może skutecznie zapobiegać oddzielaniu się granic ziaren krawędzi skrawającej, a jednocześnie wydłużać żywotność narzędzia tnącego.

Wiertła frezarskie DLC z 2 rowkami

Frez zapewnia różne opcje powlekania, w tym azotek tytanu (TiN), węgloazotek tytanu (TiCN), azotek tytanu i glinu (TiAlN lub AlTiN) oraz fornir diamentowy.

Frezy trzpieniowe z powłoką DLC

W przemyśle elektronicznym bardzo powszechna jest obróbka materiałów z metali nieżelaznych, a frez można wykorzystać do produkcji korpusów i radiatorów elementów elektronicznych.

Frez palcowy do obróbki aluminium z 1 ostrzami

Frez charakteryzuje się doskonałą wydajnością usuwania wiórów, a wióry powstałe w procesie skrawania można szybko usunąć, aby uniknąć przerw w skrawaniu.

Frez palcowy do obróbki aluminium z 3 ostrzami

Wysoka wydajność i stabilność tego narzędzia sprawiają, że jest ono bardzo przydatne w produkcji form, które może wydajnie ciąć materiały formy i zapewniać wsparcie przy produkcji form.

Frez palcowy z rowkiem U bez powłoki do aluminium

Frez ma integralną strukturę z węglika spiekanego, został starannie zaprojektowany, ma specjalny bit w kształcie litery U i jest odporny na zużycie, a także dobrze spisuje się w różnych zastosowaniach frezowania.

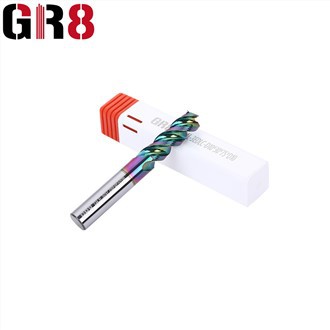

Frez palcowy z rowkiem U do aluminium z powłoką DLC

Ten frez walcowo-czołowy z powłoką DLC do aluminium został specjalnie zaprojektowany do obróbki aluminium, ma unikalną strukturę, powłokę DLC i innowacyjny design.

Co to jest powłoka DLC na frezach palcowych?

DLC to wyjątkowa cienka powłoka złożona głównie z węgla, charakteryzująca się wysokim poziomem twardości, doskonałymi właściwościami w zakresie tarcia/zużycia i doskonałą odpornością na przyczepność. Chociaż praca z aluminium stwarza pewne wyzwania związane z obróbką, pozytywne właściwości materiału równoważą niektóre z tych trudności.

Folia z węgla diamentopodobnego (DLC) to rodzaj technologii materiałów metastabilnych, powstałych w wyniku połączenia wiązań sp3 i sp2, która w ostatnich latach jest szeroko stosowana za granicą. Łączy w sobie doskonałe właściwości diamentu i grafitu, ma nie tylko wyższą twardość, ale także wyższą rezystywność. Tymczasem ma dobre właściwości optyczne i doskonałe właściwości tribologiczne.

Tolerancje frezów palcowych powlekanych DLC

Średnica fletu	Tolerancja średnicy rowka	Tolerancja średnicy trzpienia
Φ1.0-Φ2.9	0--0.02
Φ3-Φ6	-0.01--0.03	H6
Φ6-Φ10	-0.01--0.035
Φ10.0-Φ18.0	-0.01--0.04
Φ18.0-Φ20.0	-0.015--0.045

Funkcja powłoki DLC

Dobra samosmarność i twardość powierzchni znacząco poprawiają odporność frezów na zużycie.

Realizacja obróbki na sucho części ze stopów aluminium.

Posiada specjalną konstrukcję rowka w kształcie litery U, która sprawia, że odprowadzanie wiórów jest płynniejsze i pozwala uzyskać wysoką wydajność obróbki. Poza tym wykonaliśmy podwójne krawędzie tnące, mają one większą głębokość i szerokość cięcia.

Konstrukcja krawędzi frezu walcowo-czołowego jest zoptymalizowana, aby zapewnić obrabianemu przedmiotowi dobre lustrzane wykończenie.

Służy do dłutowania, frezowania rowków przy obróbce na sucho i na mokro.

Różne typy frezów palcowych powlekanych DLC

Frezy kwadratowe:Te frezy trzpieniowe mają kwadratową końcówkę i są używane do ogólnych zastosowań frezarskich. Świetnie nadają się do tworzenia szczelin i kieszeni o kwadratowym dnie oraz do wycinania płaskich powierzchni.

Frezy kulowe:Te frezy trzpieniowe mają zaokrągloną końcówkę i służą do frezowania zakrzywionych powierzchni. Świetnie nadają się do tworzenia zaokrąglonych krawędzi i tworzenia kształtów 3D.

Frezy trzpieniowe z promieniem naroża:Te frezy trzpieniowe mają zaokrąglony narożnik na końcówce i służą do frezowania zaokrąglonych narożników. Świetnie nadają się do tworzenia zaokrągleń i wykonywania części o zaokrąglonych krawędziach.

Frezy do fazowania:Te frezy trzpieniowe mają płaską końcówkę z zakrzywionymi bokami i służą do tworzenia faz lub fazowanych krawędzi. Świetnie nadają się do tworzenia zakrzywionych krawędzi części i tworzenia gotowych krawędzi części.

Frezy zgrubne:Te frezy trzpieniowe mają ząbkowaną lub ząbkowaną krawędź i służą do szybkiego usuwania dużych ilości materiału. Doskonale nadają się do obróbki zgrubnej części i tworzenia szorstkiego wykończenia części.

Frezy stożkowe:Te frezy trzpieniowe mają stożkową końcówkę i służą do tworzenia stożkowych otworów lub kanałów. Świetnie nadają się do tworzenia części o stożkowym kształcie.

Wiertarki:Te frezy trzpieniowe przeznaczone są do jednoczesnego wiercenia otworów i frezowania powierzchni płaskich. Świetnie nadają się do wykonywania otworów z płaskim dnem oraz do wykonywania pogłębień walcowych.

Liczba ostrzy frezów palcowych powlekanych DLC

Frez trzpieniowy do fletu

Podczas frezowania rowków lub rowków najczęściej używanym typem narzędzia frezarskiego są frezy palcowe z dwoma rowkami. Ponieważ może on wjeżdżać w przedmiot obrabiany w kierunku pionowym, ten konkretny typ młyna jest często nazywany młynem wgłębnym. Na końcu tnącym świdra zamocowane są dwa ostrza o różnej długości cięcia. Jeden z nich przebiega dokładnie przez środek, dzięki czemu frez palcowy może wcinać się bezpośrednio w leżący pod nim przedmiot obrabiany.

Frez trzpieniowy do fletu

Frezowanie powierzchniowe i frezowanie boczne to dwa najbardziej typowe zastosowania 4-młyna żłobkowego, pomimo faktu, że ten typ młyna może dawać takie same rezultaty jak 2-młynek żłobkowy, np. kieszeni i szczelin. Do stosowania na wszystkich etapach procesu frezowania walcowo-czołowego wymagane są frezy palcowe z czterema rowkami. Frezy palcowe z czterema rowkami, przeznaczone do obróbki stali, stali narzędziowych i żeliwa.

Frez trzpieniowy do fletu

Frezy trzpieniowe do stali zawierające sześć rowków, z których każdy został zaprojektowany tak, aby miał dłuższą żywotność w określonych zastosowaniach obróbki CNC, w których jest stosowany, w tym w frezowaniu o wysokiej wydajności. W przypadku operacji wykańczających, które oprócz wysokiej jakości wykończenia powierzchni wymagają zwiększonego posuwu, preferowanym narzędziem ze względu na ich wszechstronność są frezy palcowe z sześcioma rowkami.

Czynniki, które należy wziąć pod uwagę przy wyborze liczby fletów

typ materiału

Bardziej miękkie materiały, takie jak aluminium, drewno i tworzywa sztuczne, mają mniejszą liczbę rowków, ponieważ generują większe wióry i zapewniają lepsze ich odprowadzanie. Z drugiej strony twardsze materiały, takie jak stal, żeliwo i stopy wysokotemperaturowe, wymagają większej liczby rowków w celu zwiększenia wytrzymałości i odporności na zużycie.

Operacja obróbki

Operacja obróbki, czy to zgrubna, czy wykańczająca, również wpływa na wybór liczby rowków. Jak widzieliśmy wcześniej, mniejsza liczba rowków jest bardziej odpowiednia do operacji obróbki zgrubnej, zapewniając wydajne usuwanie wiórów i większą szybkość usuwania materiału. Z drugiej strony, w przypadku operacji wykańczających zaleca się większą liczbę rowków, co zapewnia gładsze wykończenia i mniejsze siły skrawania.

Żywotność i wydajność narzędzia

Liczba rowków wpływa również na trwałość i wydajność narzędzia. Większa liczba rowków zapewnia dłuższą żywotność narzędzia i lepszą wydajność w przypadku niektórych materiałów i zastosowań, na przykład podczas pracy z twardszymi materiałami, takimi jak stal lub żeliwo.

Środki ostrożności podczas używania frezów palcowych powlekanych DLC

Podczas użytkowania należy zapobiegać stopniowemu wysuwaniu się frezu palcowego z uchwytu narzędzia lub nawet jego całkowitemu wypadaniu. Dlatego przed użyciem należy sprawdzić, czy pomiędzy wewnętrznym otworem oprawki narzędziowej a zewnętrzną średnicą trzpienia frezu palcowego znajduje się film olejowy, aby uniknąć niewystarczającej siły docisku.

Podczas cięcia frezów walcowo-czołowych z powłoką DLC bardzo ważny jest dobór parametrów. Prędkość skrawania dobierana jest w zależności od różnych obrabianych przedmiotów, w tym ich materiałów. Materiał obrabianego przedmiotu i średnica frezu palcowego określają prędkość posuwu.

Przy wyborze metody cięcia preferowane jest frezowanie współbieżne, które może chronić krawędź skrawającą i poprawiać żywotność narzędzia tnącego.

Chociaż frez palcowy z powłoką DLC ma dużą odporność na zużycie, jego zakres zastosowania jest stosunkowo wąski, a wymagania wysokie, dlatego należy go eksploatować ściśle zgodnie z wymaganiami.

Nasz zakład

Wprowadzając najbardziej zaawansowaną technologię produkcji oraz najnowocześniejszy sprzęt do produkcji narzędzi CNC w kraju i za granicą, wykorzystujemy nasze metody optymalizacji procesów w celu poprawy jakości produkcji, obniżenia kosztów i zwiększenia produktywności.

productcate-1220-1222

productcate-1220-585

productcate-1220-382

Nasze certyfikaty

Przeszliśmy certyfikację zarządzania jakością ISO 9001 i uzyskaliśmy różne certyfikaty kwalifikacyjne, a także zobowiązujemy się do dostarczania klientom produktów wysokiej jakości.

Często Zadawane Pytania

P: Do czego służą frezy palcowe z 4 rowkami?

Odp.: Frezy palcowe z czterema rowkami mają dużą odporność na ciepło i są często używane do skrawania z dużą prędkością materiałów hartowanych, takich jak żelazo, stopy i inne podobne substancje. Dzieje się tak dlatego, że te frezy trzpieniowe mają zdolność efektywniejszego przecinania mikrostruktury materiału.

P: Czy frez palcowy z 2 lub 4 rowkami jest przeznaczony do stali?

Odp.: Tymczasem do obróbki stali i podobnie twardych stopów preferowano frezy walcowo-czołowe 4-, ponieważ mają one więcej powierzchni skrawających stykających się z częścią podczas obrotu. Ponieważ takie twardsze metale wymagają wolniejszego posuwu, zastosowanie frezów walcowo-czołowych z 4 lub więcej rowkami umożliwia zwiększenie szybkości usuwania metalu.

P: Jaka jest różnica między frezami kulistymi a frezami palcowymi?

Odp.: Frezy z płaskim trzpieniem zawdzięczają swoją nazwę płaskiemu dnie na całej długości, które następnie rozciąga się pod kątem 90 stopni po naszych bokach. Młyny kulowe mają promień, półkulę lub połowę kuli (stąd nazwa), aby zamiast tego nadać jej zaokrąglony koniec. Obecnie istnieje rodzaj narzędzia, który znajduje się gdzieś pomiędzy tymi dwoma, i można go nazwać frezem walcowo-czołowym lub frezem walcowo-czołowym z końcówką, które ma częściowo płaskie dno z promieniem tuż przy krawędziach.

P: Czy DLC jest lepsze niż PVD?

Odp.: DLC wytwarza się podobnie do syntetycznych diamentów - poprzez wysadzanie cząsteczek węgla na metalową powierzchnię zegarka, co daje znacznie twardszą i bardziej odporną warstwę ochronną niż w przypadku PVD.

P: Czy mogę używać 2-ostrzowego frezu palcowego do stali?

Odp.: Tradycyjnie frezy trzpieniowe były dostępne w wersji z 2 lub 4 rowkami. Powszechnie przyjętą zasadą było stosowanie 2 rowków do obróbki aluminium i materiałów nieżelaznych oraz 4 rowków do obróbki stali i twardszych stopów. Ponieważ aluminium i stopy nieżelazne są zazwyczaj znacznie bardziej miękkie niż stal, wytrzymałość narzędzia nie stanowi większego problemu, narzędzie może być podawane szybciej, a duże doliny rowków z 2 rowkami ułatwiają większą wydajność usuwania materiału (MRR).

P: Do czego służą frezy trzpieniowe 7-ostrzowe?

Odp.: Frezy trzpieniowe z większą liczbą 5, 6 i 7 rowków są coraz częściej używane do skrawania twardszych materiałów, ponieważ większa liczba rowków pozwala na uzyskanie narzędzia o większej wytrzymałości i mniejszym zużyciu, co skutkuje dłuższą żywotnością narzędzia. Wysoka liczba rowków może być również korzystna w zastosowaniach specjalnych, gdy mamy do czynienia z niektórymi rodzajami materiałów żelaznych, takich jak na przykład tytan i inconel.

P: Które frezy palcowe kobaltowe czy HSS są lepsze?

Odp.: Kobalt (M-42: 8% kobaltu): Zapewnia lepszą odporność na zużycie, wyższą twardość na gorąco i wytrzymałość niż stal szybkotnąca (HSS). W trudnych warunkach skrawania występuje bardzo niewiele odprysków i mikroodprysków, co pozwala na pracę narzędzia o 10% szybciej niż w przypadku stali HSS, co zapewnia doskonałą wydajność usuwania metalu i dobre wykończenia.

P: Do czego służą frezy palcowe z 5 rowkami?

Odp.: Frezy trzpieniowe z 5 rowkami umożliwiają zaawansowaną obróbkę zgrubną z dużymi osiowymi głębokościami skrawania i małymi promieniowymi głębokościami skrawania przy wyjątkowo dużych posuwach, a także obróbkę wykańczającą powierzchni z większymi posuwami. Cała ta produktywność za pomocą jednego narzędzia zmniejsza zapasy narzędzi i koszty pracy, jednocześnie zwiększając wszechstronność.

P: Skąd mam wiedzieć, jakiego frezu palcowego użyć?

Odp.: Frezowany materiał jest krytycznym czynnikiem przy określaniu rodzaju zastosowanego frezu palcowego. Twardsze materiały, takie jak metale i stopy, wymagają twardszego i trwalszego frezu palcowego, takiego jak węglik, podczas gdy bardziej miękkie materiały, takie jak tworzywa sztuczne i drewno, wymagają bardziej miękkiego frezu palcowego, takiego jak stal szybkotnąca. Liczba rowków na frezie walcowo-czołowym wpływa na jego wydajność skrawania.

P: Jakie są najczęściej używane frezy palcowe?

Odp.: Najpopularniejsze są frezy palcowe kwadratowe, które można stosować do wielu zastosowań związanych z frezowaniem, w tym do wycinania rowków, profilowania i cięcia wgłębnego. Frezy trzpieniowe z promieniem naroża mają lekko zaokrąglone rogi, które pomagają równomiernie rozłożyć siły skrawania, aby zapobiec uszkodzeniu frezu i przedłużyć jego żywotność.

P: Jakie są wady powłoki DLC?

Odp.: Powłoki DLC mają stabilność termiczną do ~ 300 stopni, są chemicznie obojętne, biokompatybilne i odporne na utlenianie. Jednakże, oprócz wspomnianych korzyści, powłoki DLC charakteryzują się wysokimi naprężeniami szczątkowymi i niższą wytrzymałością, co ogranicza ich zastosowanie w szerokim zakresie zastosowań, zwłaszcza jeśli chodzi o właściwości mechaniczne.

P: Dlaczego warto używać frezu palcowego z jednym rowkiem?

Odp.: Frezy palcowe z jednym rowkiem idealnie nadają się do obróbki z dużymi prędkościami i umożliwiają skrawanie różnorodnych materiałów, w tym aluminium, mosiądzu, miedzi i konstrukcyjnych tworzyw sztucznych. Geometria z jednym rowkiem zapewnia więcej miejsca na odprowadzanie wiórów, co umożliwia operatorom programowanie większych posuwów i większych obciążeń wiórów.

P: Co to jest frez walcowo-czołowy 0?

Odp.: Narzędzia z rowkiem „O” są produkowane z mikroziarnistego materiału narzędziowego z węglika spiekanego w konfiguracji prostej i spiralnej. Najchętniej stosuje się spiralę wcinającą, czyli prawą spiralę, ze względu na konieczność odprowadzania wiórów w górę w przypadku płaskich arkuszy lub bloków. Ruch wiórów w górę pozwala uniknąć spawania, co jest częstym problemem w obróbce tworzyw sztucznych.

P: Czy można wykonywać cięcie wgłębne za pomocą 4-ostrzowego frezu palcowego?

A: Projekt narzędzia:Niektóre frezy trzpieniowe z 4 rowkami są zaprojektowane z geometrią ostrza centralnego, umożliwiającą obróbkę wgłębną. Jednakże inne mogą nie ciąć centralnie, co utrudnia zagłębianie się. Jak wspomniano, rodzaj frezowanego materiału może mieć wpływ na wybór frezu palcowego. W przypadku zagłębiania się w twardsze materiały preferowany może być frez walcowo-czołowy 4-, ponieważ oferuje więcej krawędzi skrawających, zapewniając czystsze i bardziej precyzyjne zagłębianie.

P: Do czego służy frez palcowy z 3 ostrzami?

Odp.: Frezy walcowo-czołowe z trzema rowkami są stosowane do wyższych posuwów niż frezy z dwoma rowkami i są często stosowane w obróbce aluminium. Są one powszechnie stosowane w operacjach rowkowania, w których wiór jest zatłoczony. Są one również stosowane w zastosowaniach związanych z frezowaniem metali nieżelaznych, gdzie stosuje się duże posuwy.

P: Jaka jest różnica między frezem trzpieniowym z 2 i 4 rowkami?

Odp.: Główna różnica polega na tym, że dwa frezy do rowków są używane częściej w przypadku bardziej miękkich materiałów, takich jak aluminium i mosiądz. Nie znaczy to, że nie można ich używać w twardszych materiałach, po prostu nie wytrzymują tak długo. Frezy z dwoma rowkami mają znacznie większy luz odprowadzania wiórów w środku, w porównaniu do pozostałych dwóch rowków, gdyby były one czteroostrzowe.

P: Jakie jest najtwardsze wiertło?

Odp.: Podczas wiercenia w hartowanej stali należy upewnić się, że wiertło jest wykonane z twardszych materiałów. Wiertła węglikowe są najmocniejszym materiałem wierteł i mogą przecinać hartowaną stal. Jeśli jednak nie są one dostępne, można zastosować również wiertła tytanowe i kobaltowe.

P: Jaka jest różnica pomiędzy frezami walcowo-czołowymi z pojedynczym rowkiem a frezami z 3 rowkami?

Odp.: Pojedyncze rowki mogą usuwać wióry z kleistego, lepkiego aluminium. Ograniczają także ponowne cięcie wiórów i szybciej je odprowadzają, co poprawia wykończenie powierzchni, zmniejszając prawdopodobieństwo, że już odcięte wióry zarysują przedmiot obrabiany. Trzy rowki stanowią podnoszącą wydajność alternatywę dla frezów walcowo-czołowych z dwoma rowkami. Ich dodatkowe rowki zapewniają większy posuw dla danej prędkości powierzchniowej. Idealnie nadają się do zastosowań związanych z obróbką zgrubną aluminium.

P: Jaka jest różnica między frezami walcowo-czołowymi z pojedynczym i podwójnym rowkiem?

Odp.: Na przykład frez palcowy z jednym rowkiem będzie miał jedną krawędź skrawającą, podczas gdy frez z dwoma rowkami będzie miał dwie i tak dalej. Liczba rowków frezu walcowo-czołowego określa jego sztywność, zdolność odprowadzania wiórów, czas zużycia, dokładność pionową i wydajność zarówno w przypadku miękkich, jak i twardych materiałów.

P: Do czego służy frez palcowy z 6 ostrzami?

Odp.: Frez trzpieniowy o standardowej długości z sześcioma rowkami i kwadratowymi to frezy ogólnego przeznaczenia, o regularnej długości rowków, sześcioma krawędziami tnącymi, a narożniki są ostre i tworzą narożnik 90 stopni. Można ich używać do wgłębnego, rowkowania, frezowania bocznego, frezowania czołowego i wytaczania pogłębiającego.
